Gage R&R (MSA): Thiết bị đo của bạn có nói thật?

Bạn đang đo đúng - nhưng bạn có chắc thiết bị đo của mình đang nói thật không?

Đây là câu hỏi mà 80% doanh nghiệp chưa từng đặt ra.

🔬 Gage R&R là gì?

Gage Repeatability and Reproducibility - một phần của Measurement System Analysis (MSA).

• Repeatability: Cùng một người, cùng thiết bị, đo cùng sản phẩm nhiều lần → kết quả có nhất quán không?
• Reproducibility: Nhiều người khác nhau dùng cùng thiết bị → kết quả có nhất quán không?

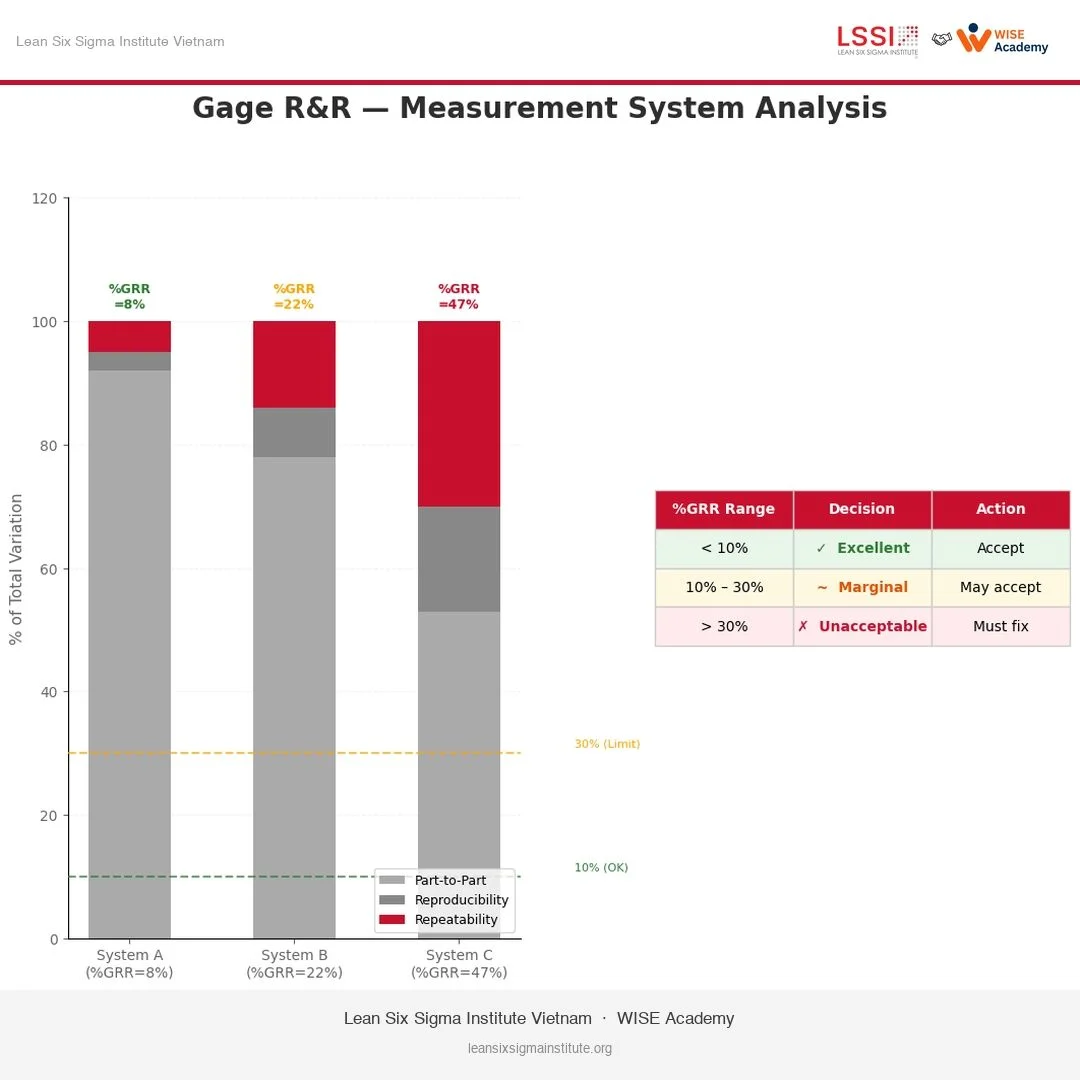

Tiêu chuẩn

%GRR < 10% → Hệ thống đo lường ổn

%GRR 10-30% → Cần xem xét

%GRR > 30% → Hệ thống đo lường KHÔNG đáng tin cậy

Ví dụ thực tế

Một nhà máy cơ khí liên tục thải loại chi tiết "tốt" và chấp nhận chi tiết "xấu". Sau khi làm Gage R&R, phát hiện: %GRR = 45% - 45% biến động trong dữ liệu đến từ thiết bị đo và người đo, không phải từ sản phẩm.

Họ đã đưa ra quyết định dựa trên dữ liệu sai trong nhiều tháng.

Dữ liệu tốt bắt đầu từ hệ thống đo lường tốt.

Hiệu chuẩn chưa đủ

Nhiều nhà máy cho rằng thiết bị đã hiệu chuẩn thì kết quả đo chắc chắn đúng. Thực tế, hiệu chuẩn chỉ đảm bảo thiết bị cho kết quả gần giá trị chuẩn trong điều kiện phòng thí nghiệm. Nó không đánh giá được sai số khi nhiều người đo cùng một mẫu, khi cách kẹp mẫu khác nhau, hay khi môi trường thay đổi. Gage R&R đánh giá toàn bộ hệ thống đo trong điều kiện sử dụng thực tế.

Dấu hiệu hệ thống đo có vấn đề

• Hai người kiểm tra cùng một lô cho kết quả khác nhau.
• Đo lại cùng một mẫu cho kết quả chênh lệch đáng kể.
• Biểu đồ kiểm soát có nhiều điểm bất thường nhưng không tìm được nguyên nhân trong quy trình.
• Khách hàng đo lại và cho kết quả khác với nhà máy.

Cách xử lý khi Gage R&R không đạt

• Độ lặp lại (repeatability) kém: kiểm tra thiết bị, độ phân giải, đồ gá, điều kiện môi trường; cân nhắc thiết bị tốt hơn.
• Độ tái lập (reproducibility) kém: chuẩn hoá phương pháp đo bằng hướng dẫn có hình ảnh, đồ gá cố định vị trí đo, đào tạo và đánh giá lại người đo.
• Kiểm tra bằng mắt (dữ liệu thuộc tính): xây dựng mẫu chuẩn và mẫu giới hạn, cải thiện ánh sáng khu vực kiểm tra, dùng Attribute Agreement Analysis để đánh giá lại.

Mẹo từ chuyên gia WISE Academy

• Thực hiện Gage R&R ngay trong tuần đầu của giai đoạn Measure, vì cải thiện hệ thống đo có thể mất vài tuần.
• Đánh giá lại định kỳ (ví dụ 6-12 tháng) và mỗi khi thay thiết bị, phương pháp hoặc người đo chính.
• Với phép thử phá huỷ, sử dụng thiết kế lồng (nested Gage R&R) với các mẫu được chuẩn bị đồng nhất.

Liên kết trong DMAIC

Thuộc Measure, là điều kiện tiên quyết cho phân tích năng lực quy trình, biểu đồ kiểm soát, kiểm định giả thuyết và DOE. Công cụ liên quan: MSA, CTQ Tree, kế hoạch thu thập dữ liệu.
